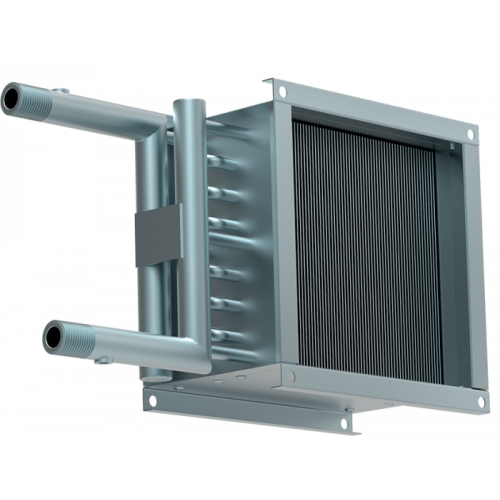

Водяной нагреватель для круглых и квадратных каналов ZWA 150x150-2

Производитель: OPENAIR by ZILON
Код товара: ZWA 150x150-2
Задать вопрос.
9 921 р.

  • Доступность: На складе


Max

Max

Задать вопрос в Max

Водяные канальные нагреватели ZWA предназначены для подогрева воздуха в вентиля-ционных системах и воздушного отопления жилых, производственных и общественных помещений.

Корпус изготовлен из оцинкованного стального листа. Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция).

Поверхность теплообменника изготавливается из медных труб с увеличенной площадью теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.



Габаритные размеры



Типоразмер 150х150-2 200х200-3 300х300-2 400х400-2
Размеры, мм B 150 200 300 400
H 150 200 300 400
B1 170 220 320 420
H1 172 222 322 422
B2 190 240 340 440
H2 192 242 342 442
Вес, кг 2,8 4 5,7 8,1



Адаптеры для нагревателей

Для подключения квадратных нагревателей ZWA к круглым каналам предусмотрены адаптеры из оцинкованной стали. Для каждого типоразмера квадратного нагревателя предусмотрены несколько стандартных адаптеров для различных диаметров воздуховодов.

Подбор адаптеров для нагревателей серии ZWA.

Типоразмер нагревателя 150х150-2 200х200-3 300х300-2 400х400-2
Диаметр перехода 100, 125, 160 125, 160, 200 160, 200, 250, 315 250, 315, 350, 400



Схема обвязки



Условные обозначения:

Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения;
1 — узел обвязки;
2 — водяной нагреватель;
3 — регулирующий клапан;
4 — циркуляционный насос;
5 — запорные вентили;
6 — подающий и обратный трубопроводы от сети теплоснабжения к нагревателю;
7 — обратный клапан;
8 — балансировочный вентиль;
9 — водяной фильтр

Характеристики
Бренд, OPENAIR by ZILON
Вес нетто, кг 2.8
Габаритные размеры (ШxВxГ), мм 370x190x150
Каплеуловитель, нет
Количество рядов, Шт. 2
Максимальная температура теплоносителя, °C 150
Материал теплообменника, Медно-алюминиевый
Модель, ZWA 150x150-2
Номинальная мощность, кВт 4
Расстояние между ламелями, мм 1.6
Срок гарантии, мес. 12
Страна производства, Россия
Теплоноситель, Вода, гликоль
Тип, Канальный нагреватель
